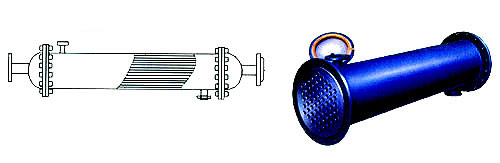

不銹鋼列管式冷凝器

       列管冷凝器，按材質分為碳鋼列管冷凝、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器， 按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。歡迎定制各類不銹鋼冷凝器。


公稱直徑 管程數 管子數量 換熱面積 公稱值/計算值 管程通道截面積 管程通道流速為0.5m/sec時的流量m/hr 公稱壓力
      管子長度 φ25×2.5
      1500 2000 3000 4000 6000 φ25×2
159 1 14 1.51.62 22.17 33.27 　 　 0.0044/
0.0049		 7.92/
8.82		 0.25
219 1 26 3/3.00 4/4.02 6/6.06 8/8.1 　 0.0082/
0.0090		 14.76/
16.20		 0.6
　 2 26 3/3.00 4/4.02 6/6.06 8/8.81 　 0.0041/
0.0045		 7.38/
8.01		 1.0
273 1 44 5/5.08 7/5.18 10/10.26 14/13.72 21/20.63 0.0138/
0.0152		 24.84/
27.36		 1.6
　 2 40 5/4.62 6/6.19 9/9.33 12/12.47 19/18.76 0.0063/
0.0069		 11.24/
12.42		 2.5
325 1 60 7/6.93 9/9.28 14/14.00 19/18.71 28/28.13 0.0188/
0.0208		 33.84/
37.44		 0.6
　 2 56 6/6.47 9/8.66 13/13.05 17/17.46 36/26.26 0.0088/
0.0097		 15.84/
17.46		 1.0
400 1 119 14/13.47 18/18.41 28/27.76 37/37.10 55/55.8 0.0374/
0.0412		 67.32/
74.16		 1.6
　 2 110 13/12.70 17/17.02 26/25.66 34/34.20 50/51.58 0.0173/
0.0190		 31.14/
34.20		 2.5
500 1 185 　 　 45/4.15 55/57.68 85/86.74 0.0581/
0.0641		 104.58/
115.38		 　
　 2 180 　 　 40/41.99 55/57.68 85/86.74 0.0283/
0.0312		 50.94/
56.16		 　
600 1 269 　 　 60/62.7 85/83.88 125/126.13 0.0845/
0.0932		 152.10/
167.76		 　
　 2 266 　 　 60/32.05 80/82.94 125/14.72 0.0418/
0.0461		 75.24/
83.98		 　
700 1 379 　 　 90/88.41 120/118.17 175/177.71 0.0091/
0.1313		 214.38/
236.34		 　
　 2 358 　 　 85/83.51 110/111.62 165/167.85 0.0562/
0.0620		 101.16/
111.60		 　
800 1 511 　 　 120/119.20 160/159.16 240/239.60 0.1605/
0.1770		 288.90/
318.60		 　
　 2 488 　 　 115/113.83 150/152.16 230/228.81 0.0767/
0.0845		 138.06/
152.10		 　
900 1 649 　 　 150/151.39 200/202.36 305/304.3 0.2039/
0.2248		 367.02/
404.46		 　
　 2 630 　 　 145/146.96 195/196.44 295/295.40 0.0990/
0.1091		 178.20/
196.38		 　
1000 1 805 　 　 185/187.78 250/251.00 375/377.45 0.2529/
0.2788		 455.22/
501.74		 　
　 2 792 　 　 185/184.75 245/246.95 370/371.36 0.1244/
0.1374		 223.92/
246.96		 　
